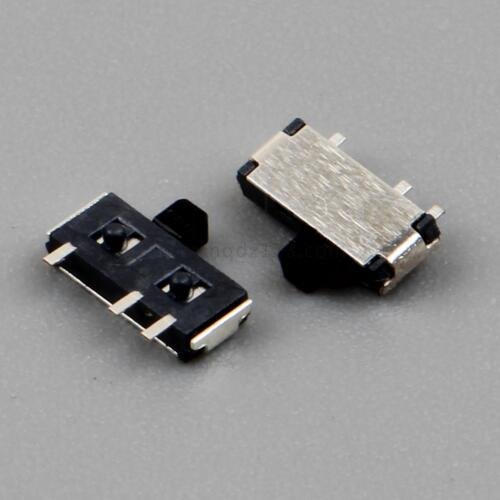

隨著便攜式設備向超薄化、高集成度方向發展，側面撥動開關的微型化設計成為關鍵技術挑戰。傳統撥動開關受限于機械滑動結構與材料特性，難以在保持性能的同時實現體積縮減。本文提出一種多觸點結構優化方案，通過結構創新與材料升級，滿足微型化需求并提升電氣可靠性。

結構優化設計，采用平面滑動機構替代傳統縱向滑動結構，將開關厚度降低至0.7mm以下。內部通過垂直相交的加強筋將殼體內腔劃分為4個小腔體，每個腔體集成獨立觸點轉換組，形成4刀單擲組合結構。動簧片組件采用H62黃銅或磷銅基材并鍍金處理，確保導電性能；觸點選用純銀材料并鍍金，增強耐環境腐蝕能力?；瑝K組件采用30%玻璃纖維增強型尼龍66，結合不銹鋼支架與特種潤滑脂涂層，在-60℃至+150℃范圍內實現低摩擦滑動，延長操作壽命至百萬次以上。

多觸點協同機制，通過四組觸點并聯設計，將單點接觸電阻降低至50mΩ以下，同時分散電流負載，避免局部過熱?；瑝K運動時，四組動簧片組件同步擺動，確保接觸穩定性。觸點表面采用納米級銀合金鍍層，提升抗氧化性能，減少高頻操作下的接觸電阻漂移。

性能驗證與封裝技術，采用IP68級密封結構，通過橡膠密封圈與超聲波焊接工藝實現防塵防水。實驗數據顯示，優化后的開關在10萬次高頻操作后，接觸電阻波動率小于3%，機械壽命提升40%。該方案已應用于某高端智能手機，在7.5mm機身厚度內實現撥動開關與柔性電路板的集成，驗證了微型化設計的可行性。

本設計通過多觸點協同與材料創新，在0.7mm厚度下實現高性能電氣連接，為便攜式設備的小型化提供了技術支撐。
